Противопожарные экраны

«Pyroglass» предлагает огнестойкие (противопожарные) экраны (ограждения французских балконов) с пределами огнестойкости E15, E30, E45, E60, E60IW30 в соответствии с требованиями ГОСТ Р 53308-2009 «Конструкции строительные. Светопрозрачные ограждающие конструкции и заполнения проемов. Метод испытаний на огнестойкость».

Экраны также выполняют функцию защитного ограждения и соответствуют классам защиты по безопасности СМ3, СМ4 и по ударостойкости Р1А-Р3А.

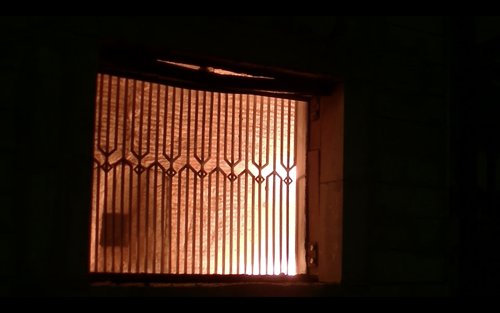

Видео испытаний противопожарного экрана

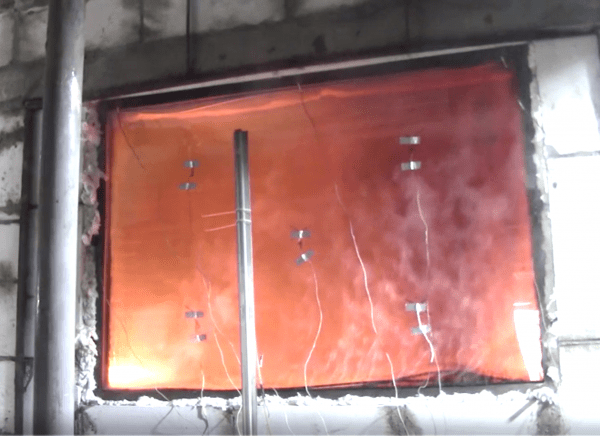

Видео испытания противопожарного экраны из стекла

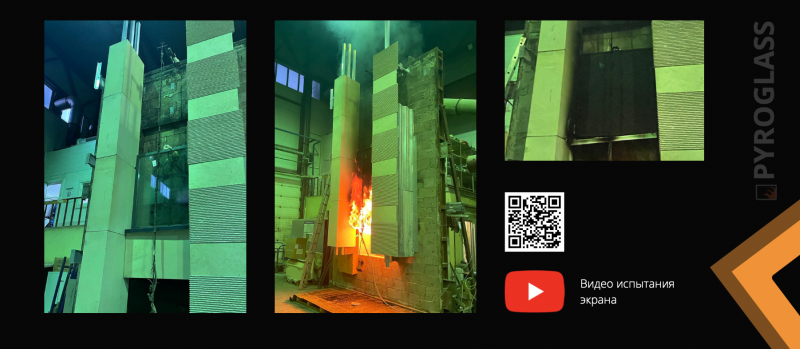

Компанией «Пирогласс» неоднократно были проведены огневые испытания противопожарных экранов, в том числе в составе НВФ с различными типами облицовок.

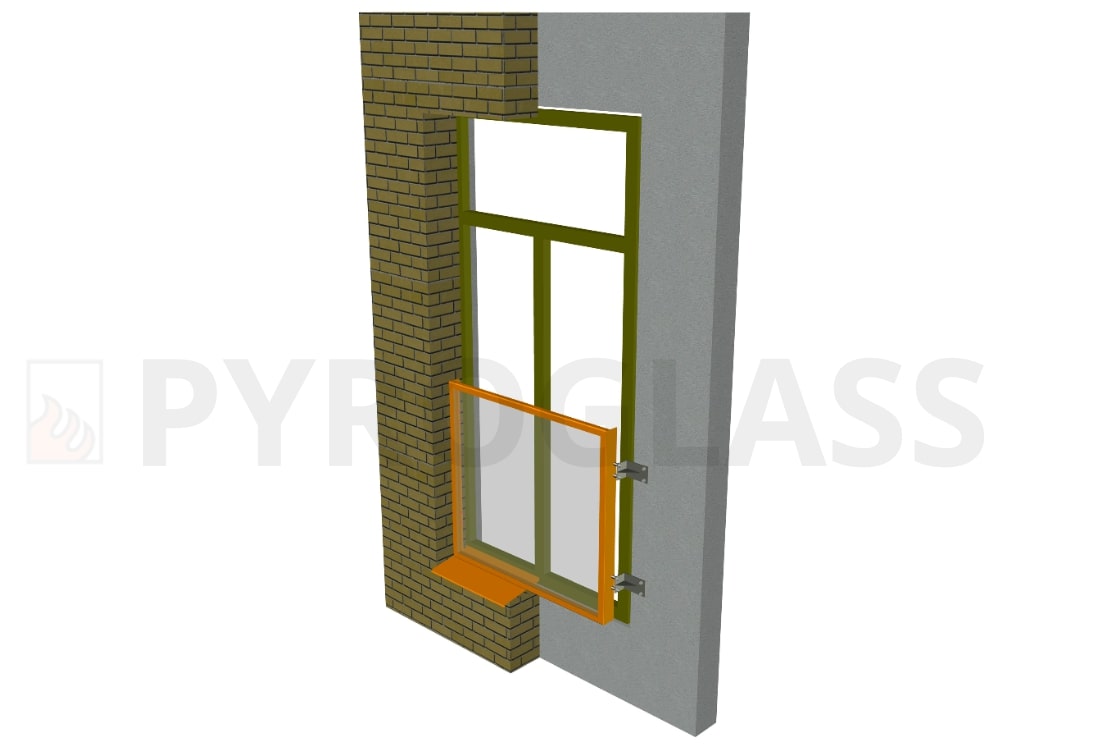

Огнестойкий (противопожарный) экран (ограждение) Pyroglass является частью комбинированного междуэтажного пояса, представляющий собой каркас из стального профиля с заполнением из огнестойкого стекла (стеклопакета). Может устанавливаться в проем, на светопрозрачную конструкцию, на металлическое ограждение.

Требования к междуэтажным поясам устанавливаются в СП 2.13130.2020 «СИСТЕМЫ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ. Обеспечение огнестойкости объектов защиты»: «При наличии в наружных стенах зданий I – IV степеней огнестойкости открытых проемов или проемов с заполнением (в том числе светопрозрачным) с ненормируемыми пределами огнестойкости необходимо обеспечить выполнение следующих требований:

• а) в местах примыкания к перекрытиям высота междуэтажного пояса должна быть не менее 1,2 м. Предел огнестойкости междуэтажного пояса по признаку потери целостности (E), должен быть предусмотрен не менее требуемого предела огнестойкости примыкающего перекрытия, но не более 60 минут
• в) в случае если указанные участки наружных стен (междуэтажные пояса и простенки) выполняются частично или полностью светопрозрачными, в том числе в составе оконных конструкций, они в пределах установленной высоты (1,2 м) должны быть выполнены глухими (неоткрывающимися) и иметь предел огнестойкости, с численными значениями: по признаку (E) – как для примыкающего перекрытия и по признакам (I, W) – как для наружных стен...»

В соответствии с таблицей 21 ФЗ-123 «Технический регламент о требованиях пожарной безопасности» численные значения пределов огнестойкости частично или полностью светопрозрачных междуэтажных поясов следует принимать при степени огнестойкости здания I – Е60IW30, при степенях огнестойкости II – III - Е45IW15, при степени огнестойкости IV – Е15IW15.

В ряде случаев требования к наружным противопожарным экранам могут устанавливаться в соответствии с разработанными СТУ и могут составлять Е15, Е30, Е45, Е60.

Огнестойкие (противопожарные) экраны Pyroglass выполняют функцию ограждения.

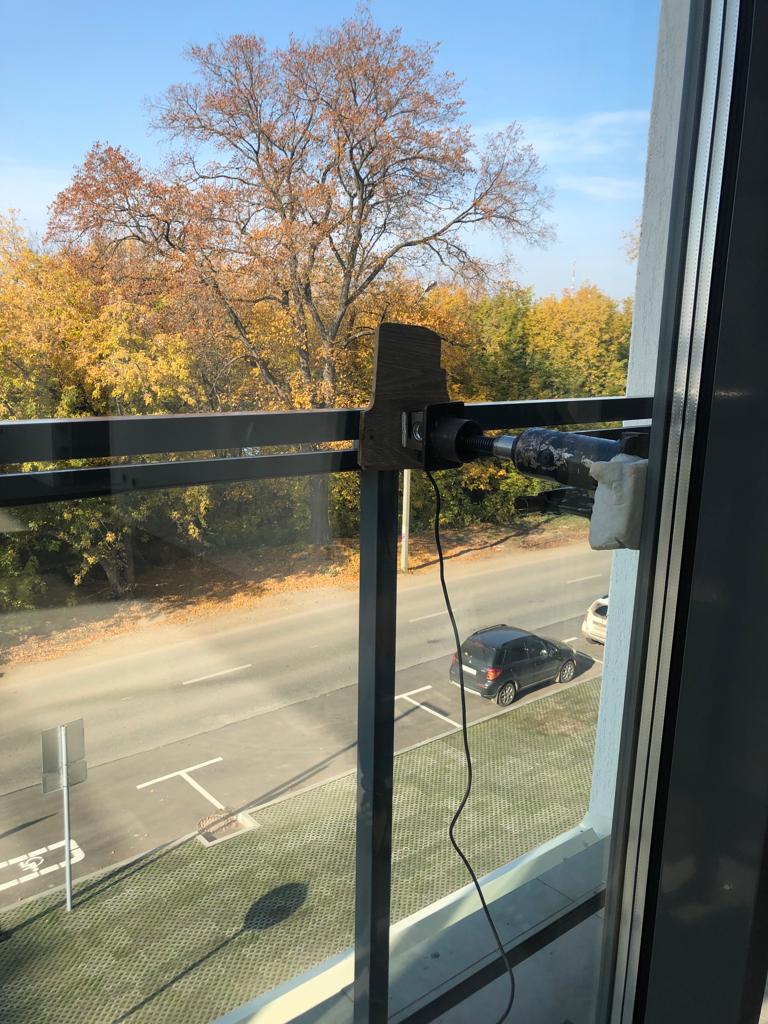

Выдерживают горизонтальные нагрузки на поручни в соответствии с требованиями СП 20.13330.2016 «Нагрузки и воздействия»:

«8.2.6 Нормативные значения горизонтальных нагрузок на поручни перил лестниц и балконов следует принимать:

• для жилых зданий, дошкольных организаций, домов отдыха, санаториев, больниц и других лечебных учреждений - 0,5 кН/м;
• для трибун и спортивных залов - 1,5 кН/м;
• для других зданий и помещений - 0,8 кН/м или по заданию на проектирование;
• для обслуживающих площадок, мостиков, ограждений крыш, предназначенных для непродолжительного пребывания людей, нормативное значение горизонтальной нагрузки на поручни перил следует принимать 0,3 кН/м, если по заданию на проектирование на основании технологических решений не требуется большее значение нагрузки».

Огнестойкие (противопожарные) экраны Pyroglass соответствуют классам защиты по безопасности СМ3, СМ4, по ударостойкости Р1А-Р3А в соответствии с требованиями ГОСТ 30826-2014 «Стекло многослойное. Технические условия».

Примеры работ:

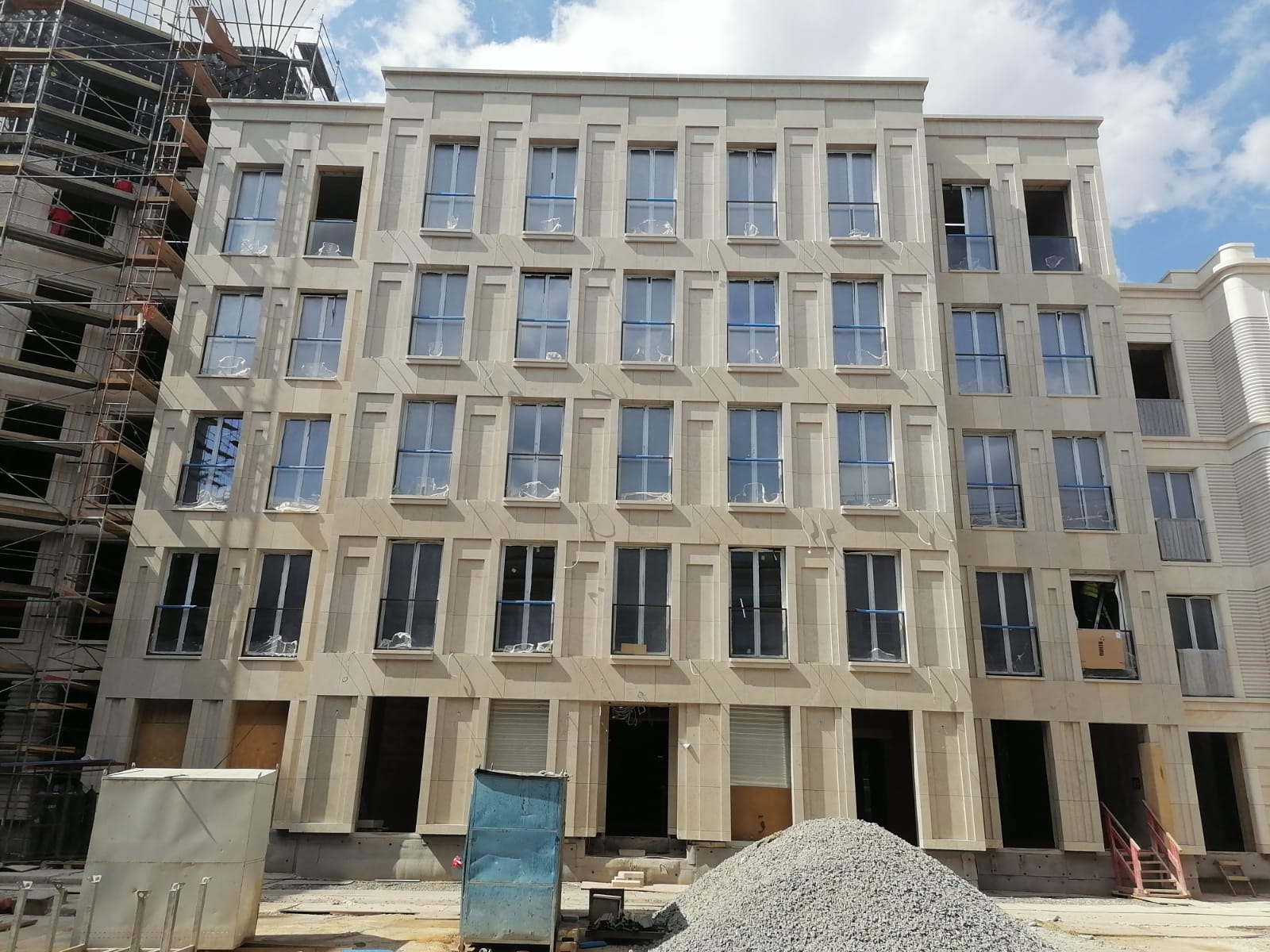

Изготовление противопожарных внешних экранов Е 30 Жилой Комплекс «Маленькая Франция»

Изготовление противопожарных внешних экранов Е 15 Жилой комплекс «Золотой Остров»

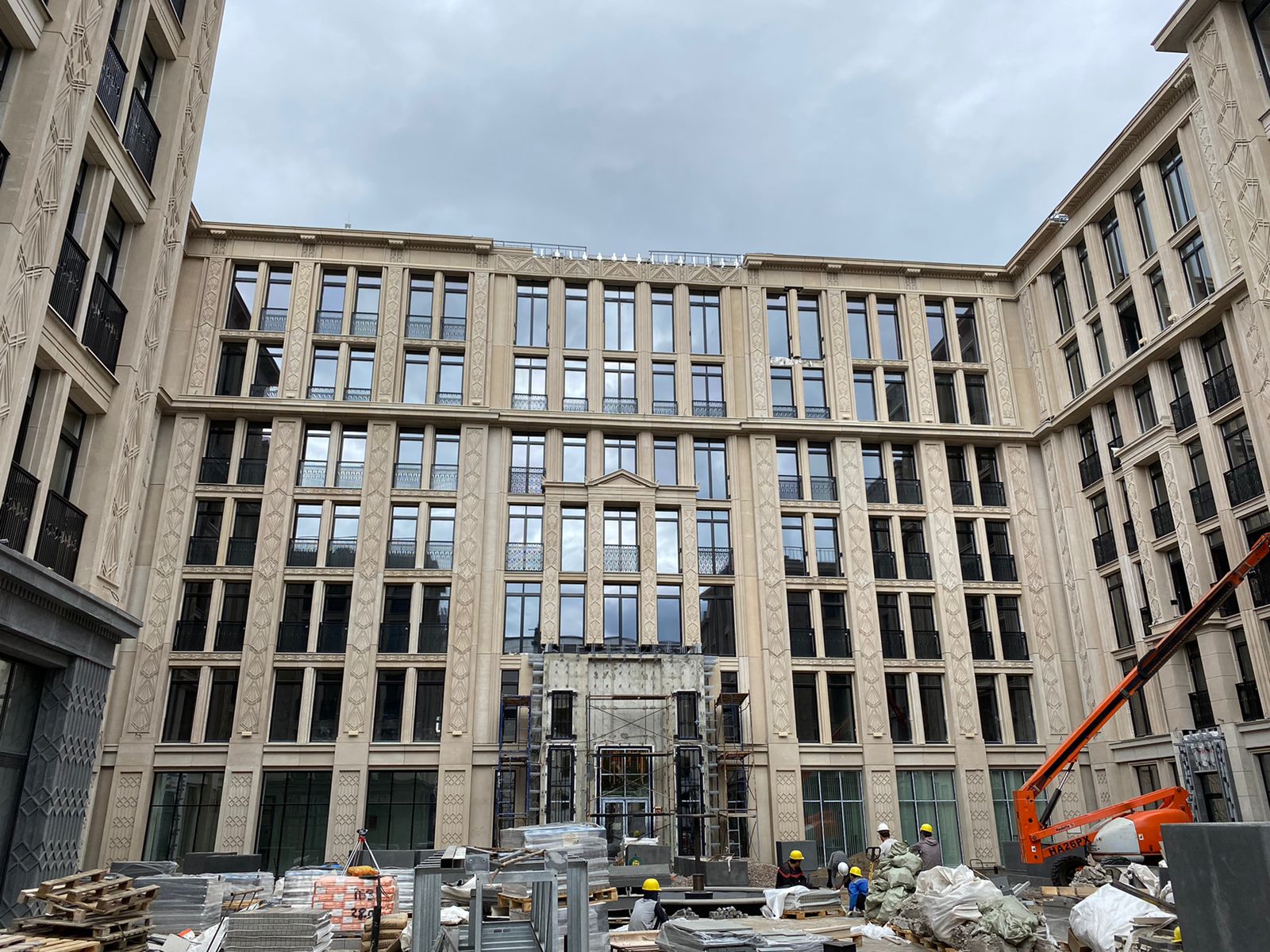

Изготовление противопожарных внешних экранов E60IW30 Жилой комплекс «Легенда на Московском»
